DB-TYN28 碟式(斯特林)光熱發電實訓系統

一、產品描述
隨著石油資源的日益短缺,石油價格逐漸上漲,傳統的內燃機使用石油資源而引起的環境污染、能源使用極不平衡等社會問題日見突出。研究能以太陽能、天然氣、沼氣、生物質等作為燃料的發動機有關技術,對于促進能源的綜合利用、改善當前使用單一的石油資源的狀況并減少環境污染,創造節約型社會,從而促進經濟的可持續發展和社會進步,具有重要的意義。
斯特林太陽能熱發電是一種利用熱能發電的技術。這種技術通過熱電材料,將熱能直接轉化為動能,與主流發電方式不同，無廢棄物的排放,無噪聲,工作安全可靠穩定,是對熱能的回收再利用。因此,它是環境友好性發電方式。
1.碟式集熱器產品參數
1.1碟式集熱器產品外形尺寸

集熱器樣式，類似美國Infinia英菲尼爾公司斯特林聚光碟樣式，此樣式特點是反光拋物面具有扇形開口，與立柱交叉。
二、功能特點：
1）便平衡整個設備的重心，使支架的穩定性更好
2）可以控制發電機頭部反轉靠近地面，方便設備安裝調試
碟式集熱器

聚光鏡樣式，采用超白浮法鋼化玻璃反光鏡，相對鋁反射和鍍膜反射反光鏡具有超長的使用壽命，不存在風化問題而影響表面粗造度而降低集熱效率。
1.2碟式聚光器聚光參數
（1）鏡面法相投影面積：11.2㎡
（2）鏡面標稱反射率：92%
（3）鏡面材質：超白浮法玻璃
（4）聚光系統焦距：1.8m
（5）聚光比：500
1.3碟式聚光器結構參數
(1)碟式聚光器總重（吊裝重量）：約2=1.5 噸
(2)立柱：重量 0.3 噸
(3)回轉機構參數：

回轉減速器性能參數（俯仰）		回轉減速器性能參數（水平）
額定輸出轉速	0.037rpm	額定輸出轉速	0.037rpm
額定輸出轉矩	3kN.m	額定輸出轉矩	3kN.m
傾翻力矩	33.9kN.m	傾翻力矩	33.9 kN.m
保持力矩	38.7 kN.m	保持力矩	38.7 kN.m
軸向載荷	338 kN	軸向載荷	338 kN
徑向載荷	135 kN	徑向載荷	64 kN
減速比	61:1	減速比	61:1
精度等級	≤0.1°	精度等級	≤0.1°
直流電機性能參數（俯仰）		直流電機性能參數（水平）
額定電壓	24VDC	額定電壓	24VDC
額定電流	≤6.5A	額定電流	≤6.5A
額定功率	≤156W	額定功率	≤156W
噪音	≤65dB	噪音	≤65dB
防護等級	IP55	防護等級	IP55
溫度	-40-﹢80℃	溫度	-40-﹢80℃

1.4碟鏡吸熱器參數：
（1）開口直徑：170mm
（2）吸熱器材質：不銹鋼
（3）吸熱器腔深：50mm
1.5碟鏡控制系統參數：

控制系統額定電壓	220V
額定供電頻率	50Hz
額定電流	2.5A
額定功率	200W
控制系統環境溫度	-30℃—+55℃
控制方式	以太網 遠程控制
追日精度	1.74mrad

1.6包含范圍：
每套碟式聚光系統包括以下項目：

反射鏡組件：	1 套/set
集熱器：	1 個/set
背部支撐骨架：	1 套/set
回轉減速器：	1 套/set
立柱：	1 套/set
傳感器：	1 套/set
限位開關：	4 個/sets
控制箱	1 套/set

2.斯特林發電機產品參數
斯特林循環機械裝置作為清潔、適用性廣的替代動力裝置在21世紀初就成為了航天空間電源等領域的研究熱點。自由活塞斯特林發動機與直線電機相連,通過直線電機將其機械能轉化為電能輸出,實現了熱能-機械能-電能的轉換,該裝置被稱為自由活塞斯特林發電系統。

斯特林發電機產品外形
2.1碟式聚光器聚光參數

最大工作氣壓	3.67MPa
重量	55 Kg
充氣壓力	25°C 2.3 MPa
額定功率	1000 Watt
功率因數	> 0.95
額定電壓	230 Vrms
額定頻率	50 Hz

2.2碟式集熱器運行參數:
額定運行工況
額定光照：DNI 800W/m2
額定光照下熱功率：1kW
最大可接受光照：DNI 1370 W/m2
正常運行風力上限：六級風（14m/s）
設備生存風力上限：十一級風（32m/s）
2.3斯特林控制器參數:

控制電源	24V 5w
并網電壓	220V 50Hz
就地負載輸入電源	220V 1KW
就地交流負載輸出	220V 0.9KW
就地直流負載輸出	24V 50W
啟動發電溫度	180℃
額定發電溫度	550℃

2.4碟式集熱器跟蹤運行方式
碟式集熱器采用美國NASA視日運動軌跡跟蹤天文計算公式（精確度0.001），根據以太網中央監控系統輸入的當?shù)谿PS參數來計算太陽方位角和高度進行跟蹤；初次安裝通過傳感器定位支架幾何參數，建立三維模型算法，矯正水平和豎直安裝偏差，進行穩定的綜合模型跟蹤。
2.5碟式集熱器支架結構設計

1）驅動；采用高精度水平回旋蝸輪蝸桿和高精度俯仰蝸輪蝸桿組合的方式
此方式無其他外部連接傳動機構，是驅動的直接輸出。較小的傳動機構意味著更小的連接間隙，從而具有更高的跟蹤精度和更少的加工要求
2）樣式；反光拋物面開口的方式，可以將發電機頭轉至地面，更方便檢修和安裝
3）控制；可設計控制模式分為：跟蹤模式；手動模式；一鍵檢修模式；生存模式（大風放平，使得碟架具有更少的迎風面積，以保護支架）

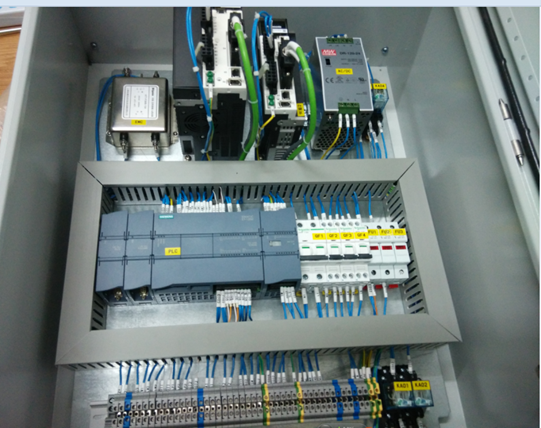

2.6碟式集熱器支架控制箱

1）西門子PLC控制系統；PLC是常用于工業比較惡劣環境的控制器，經過3C標準認證，適用于老化、潮濕、粉塵等多項指標環境中具有穩定可靠的工作能力，相比某公司新近幾年自行開發出來的單片機控制系統，具有功能全面，穩定可靠的特點
伺服控制；超高的跟蹤精度取決于跟蹤控制算法、驅動機構精度、結構傳動間隙、控制定位精度。伺服閉環控制系統相比直流有刷電機，具有軟控制、定位精度高、不存在支架跟蹤急停急開的慣性影響驅動齒輪摩擦壓力造成齒輪間隙增大的情況。
