供貨產品圖片
DB-JGXT 機構系統創新搭接及運動分析實驗臺

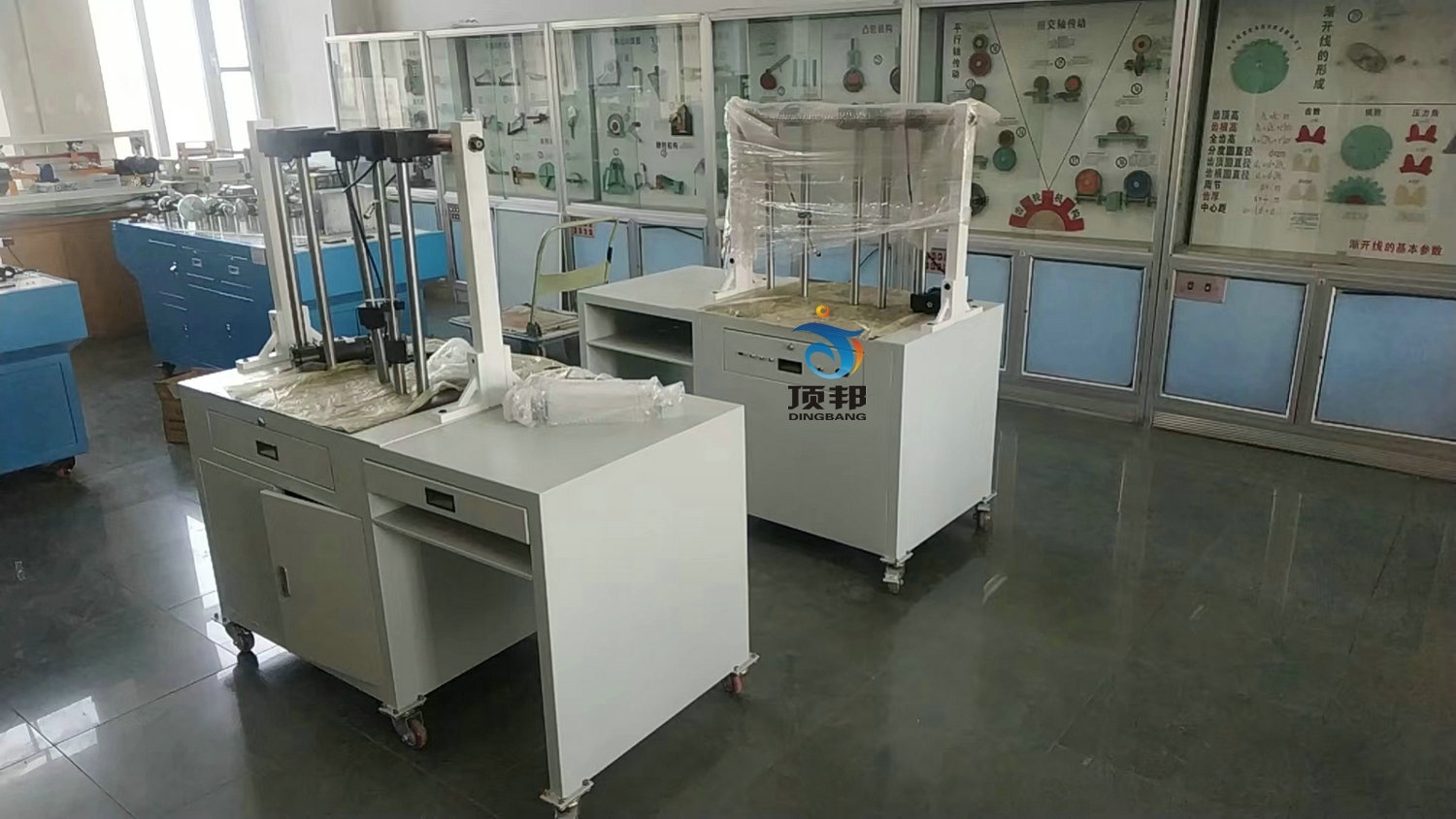

DB-LG08 三維機構創新綜合實驗臺
產品參數
DB-JGXT 機構系統創新搭接及運動分析實驗臺
一、概述
機械系統搭接與測試實驗臺是機械系統搭接實驗臺全面升級的新一代產品，在機械系統搭接實驗臺的基礎上增加了轉速傳感器、位移傳感器、角位移傳感器、擺動傳感覺器等多種機構傳動系統測試所需的高精度傳感器，從而滿足測試不同傳動系統、不同搭接方式的傳動性能，并實時生成實時曲線、數據報表、數據存儲打印、曲線存儲打印等功能。
二、主要特點
1） 安裝平臺采用標準T型槽鋁合金型材拼接而成，活動支座間的距離可任意調節，搭接靈活機動，可拼裝由帶傳動、鏈傳動、定軸輪系、周轉輪系、平面連桿等機構組裝的各種不同類型的復雜機構系統。
2） 所有傳動輪系采用光桿支承，緊定螺釘固定，調節方便快捷，因此，搭接速度快。
3) 該實驗臺和聯接方式具有設計巧妙，使用調節范圍大，拆裝輕松方便，結構緊湊，元件之間的通用性好，拼裝方案多等特點;
4) 可組成性能各異的機械傳動系統，有利于培養學生機械傳動系統方案的設計能力。
5) 該實驗臺是一種全開放式實驗臺，可同時供多名學生四周安裝、調試實驗，可有效利用實驗設備和減少實驗室占地面積；
6) 配置了高精度的轉速傳感器、直線位移傳感器、角位移傳感器、擺動傳感器等多種測量傳感器，使得測試數據精確可靠。
三、主要技術參數
1）直線位移傳感器 精度：0.2% 量程：0-200mm 輸出電壓：0-5V 1只
角位移傳感器 精度：0.2% 脈沖數：500 輸出電壓：0-5V 2只
擺動移傳感器 精度：0.2% 量程：0-365度 輸出電壓：0-5V 1只
轉速傳感器 精度：0.2% 量程：0-1000r/min 輸出電壓：0-5V 2只
2）測試軟件配送1套
3）供電電源：220V 50HZ
4）交流調速電機：90W
5）調速范圍：0-120rpm
6）實驗臺外型尺寸：2000x800x860
7）實驗臺重量：約165(KG)
四、實驗內容
（包含了基礎機械傳動系統的任意搭接實驗、傳動性能測試實驗等）
1）帶傳動
2) 鏈傳動
3) 圓柱直齒輪傳動
4) 圓柱斜齒輪傳動
5) 圓錐直齒輪傳動
6) 蝸桿、蝸輪傳動
7）多軸齒輪傳動1
8）多軸齒輪傳動2
9）萬向聯軸器傳動
10）齒輪曲柄滑塊機構
11）偏心輪曲柄對心滑塊機構
12) 偏心輪曲柄偏置滑塊機構
13) 齒輪曲柄搖桿機構
14) 偏心輪曲柄搖桿機構
15) 多級傳動系統1
16) 多級傳動系統2
17) 多級傳動系統3
18) 綜合傳動系統1
19)綜合傳動系統2等
DB-LG08三維機構創新綜合實驗臺
DB-LG08三維機構創新綜合實驗臺面向新時期高校教學改革的要求，取意于培養學生的創新精神，針對目前此類實驗裝置局限于平面機構的現狀，研制出可實現多種空間三維機構的實驗臺，建立在強大硬件基礎上的軟件也是本實驗臺的一大特點，軟件不僅能進行現場實驗的測試，還提供了一個先進的三維虛擬仿真平臺，是面向 21 世紀培養具有自主創新能力的實用人才、全面提高學生實踐和動手能力的最佳實驗平臺。
一、實驗內容：
1、機械原理課程設計；
2、空間、平面機構組合創新實驗；
3、機構組成原理拼裝實驗；
4、組合機構的運動分析實驗；
5、鉸鏈四桿機構的基本形式和特性實驗；
6、鉸鏈四桿機構的演化實驗；
7、實踐性教學環節中傳動系統方案的拼裝實驗；
8、機構運動的參數測定實驗；
9、黑箱實驗
二、功能及特點：
1、三維機構創新綜合實驗臺能實現多種空間三維機構的搭建,并能提供三維虛擬仿真平臺,模擬機構的運動狀態。
2、多學科融合、一機多用：本實驗臺提供了多種平面及空間機構的組合，具有良好的硬件和軟件的支持，可以作為一個機電綜合實驗臺讓學生對多學科的融合有一個更直觀的認識。
3、三維機構創新綜合實驗臺的實驗方案齊全：實驗臺由三維機架、多向滑塊、電機、低副桿組、高副桿組、齒輪、凸輪、棘輪、槽輪、蝸輪蝸桿、萬向聯軸節、鏈傳動、帶傳動組成，可拼裝包括平面及空間機構在內的多達 40 種以上的組合實驗方案。
4、三維機構創新綜合實驗臺現場實驗與虛擬實驗相結合：虛擬平臺提供了15種運動方案，可完全實現虛擬裝配和模擬真實運動，結合虛擬方案可進行現場裝配和創新方案設計。
5、三維機構創新綜合實驗臺性能穩定：實驗臺采用高端的單片機測試系統，結合精密的光柵角位移傳感器，以串口通訊實時采集原動件、中間機構和執行構件的位移、速度、加速度，測量精確、穩定。
6、三維機構創新綜合實驗臺系列化、通用化、模塊化：零件采用系列化、通用化方法設計，裝配簡易，部件模塊化設計，可以按照實際需要增加或減少模塊。
三、軟件說明：該軟件由兩部分，一部分為拼裝方案的仿真軟件，里面包括：
1）實驗臺所有零部件的三維實體圖、
2）12種運動副拼裝方案、
3）14種工程機械原理拼裝方案、
4）21種平面機構運動仿真動畫、
5）9種三維機構運動仿真動畫、
6）拆卸分解過程爆炸演示。
另一部分為機構運動仿真、機構設計仿真、數據采集仿真及實際數據采集系統，里面包括平面機構、凸輪機構、間歇機構等三類，共計12種典型機構運動分析、設計及仿真。在該部分學生既可自行設計或修改各種機構中的所有零部件參數，進而觀察期運動情況，模擬采集運動曲線等。又可以利用實驗臺搭接成實際的機構運動方案，對各部件的實際運動情況進行數據采集。比較理想狀態與實際情況的運行差異，使學生更加深刻的掌握所學的知識。
四、主要技術參數：
每套實驗臺配有1臺機架，1套零件；一套軟件；
驅動直流減速電機N=70W，220v,輸出轉速n=0～80 r/min,1臺/套；
光柵角位移傳感器輸出電壓/脈沖數 5V/1000P 1個/套；5V/360P 1個/套；
零件及工具陳列柜：不同種類和規格的零件、工具分區擺放，易于取用，1個/套；
外型尺寸：1400×800×1620mm；
重量：150kg；
建議實驗臺使用人數：2-4人/組。
DB-LG08 三維機構創新綜合實驗臺零部件清單
01、等加速等減速凸輪：1件
02、齒輪32：2件
03、固定導槽：1件
04、棘輪擺桿：1件
05、彈片：2件
06、齒條滑塊：1套
07、微型齒輪軸：1件
08、棘爪固定板：1件
09、微型齒輪支撐件：1件
10、推桿滑塊：2件
11、拔銷板：1件
12、槽輪機構：1套
13、長關聯桿：2件
14、傳感器固定板：3件
15、大齒輪：1件
16、小齒輪：1件
17、大帶輪：1件
18、小帶輪：1件
19、大滑塊：5件
20、大鏈輪：1件
21、小鏈輪：1件
22、大偏心套：5件
23、大錐齒輪：1件
24、小錐齒輪：1件
25、導桿滑塊：2件
36、導桿系列：
150 mm：2件
200 mm：2件
250 mm：2件
300mm：2件
27、電機固定滑塊：1件
28、短關聯桿：2件
29、多用桿：
150mm：2件
220mm：2件
30、方立柱：2件
31、固定塊：
12mm：3件
16mm：3件
20mm：3件
24mm：3件
28mm：3件
32mm：3件
36mm：3件
32、滾子：2件
33、橫梁：1件
34、后支撐角鐵：2件
35、棘輪：1件
36、棘爪：2件
37、制動片支座：1件
38、尖頂：1件
39、頸卡：9件
40、連桿系列：
80mm：2件
120mm：2件
160mm：2件
240mm：2件
320mm：2件
41、偏心連桿：1件
42、偏心盤：1件
43、平頂：1件
44、前支撐角鐵：2件
45、曲柄系列：
80mm：2件
123mm：2件
47、墊套系列：
10×20×2mm：3件
10×20×3mm：5件
10×20×4mm：5件
10×20×10mm：4件
10×20×12mm：3件
10×20×43.5mm：3件
10×25×2mm：5件
48、停頓導桿：1件
49、凸輪：1件
51、蝸桿：1件
52、渦輪：1件
53、大銷軸：
49mm：4件
51mm：1件
54、小滑塊：11件
55、小偏心套：15件 （缺2件）
56、小銷軸系列：
8×8×8mm：2件
10×8×8mm：3件
12×8×8mm：5件
14×8×8mm：3件
16×8×8mm：5件
18×8×8mm：3件
20×8×8mm：3件
24×8×8mm：3件
30×8×8mm：3件
40×8×8mm：3件
57、螺旋齒輪：2件
58、搖桿系列：
100mm：2件
150mm：2件
200mm：2件
250mm：2件
59、園立柱：5件
60、園立柱固定滑塊：2件
61、齒輪系列：
Z=38：1件
Z=48：1件
62、傳動軸：
80mm：1件
200mm：1件
63、軸：8件
64、軸端擋圈：14件
65、軸向卡：2件
66、轉動導桿：
150mm：1件
220mm：1件
滾子鏈：
08B-56J：1支
08B-110J：1支
V形帶
O-560：1支
69、一體式實驗臺：1臺
70、標準件：1套
71、直流調速電機（多維安裝方式）：1臺
72、配套測試及控制系統：1套
73、配套教學虛擬仿真平臺：1套
74、防塵罩：1個
